محل ازمایش شیر های ازمایشی و شیر های فشار شکن
محل قرار گرفتن شیر های فشارشکن و عوامل ایجاد فشار
شماتیک طراحی محل آزمایش

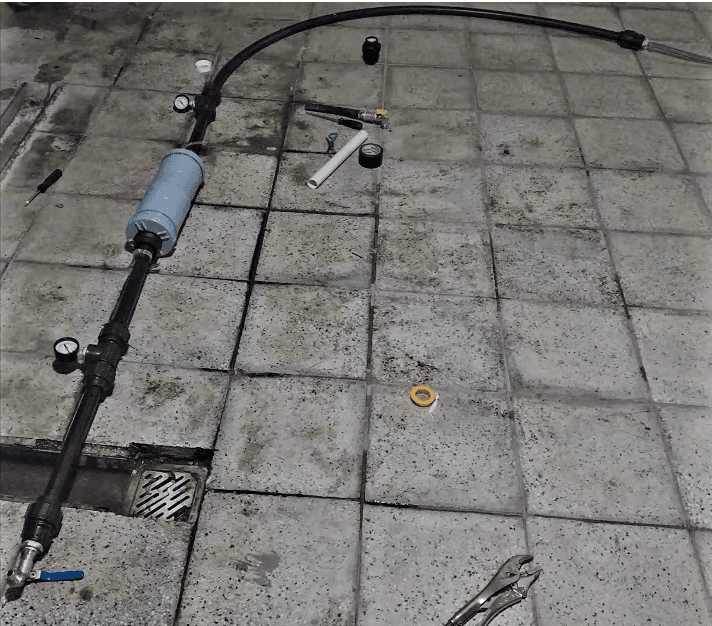

محل آزمایش پلی اتیلن
محل آزمایش پلی اتیلن با شیر
مراحل اتصال پلی اتیلن
مدل های آزمایشی
مدل آزمایشی اول

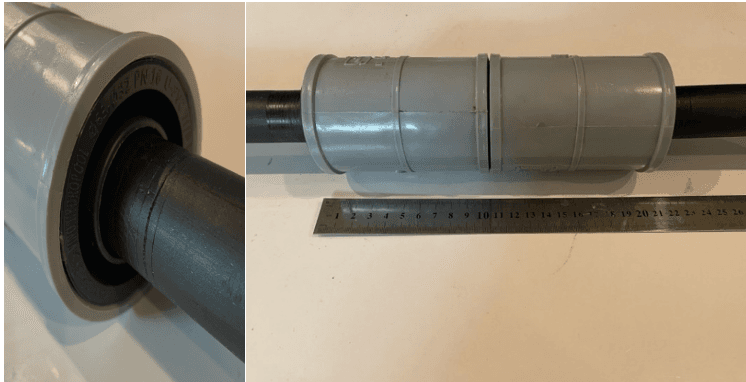

مدل آزمایشی اول ساخته شده

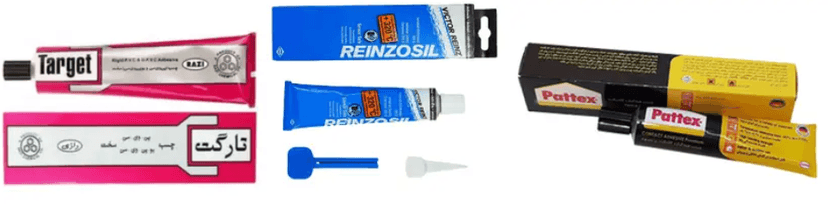

چسب های منتخب در مدل آزمایشی اول
مدل آزمایشی دوم

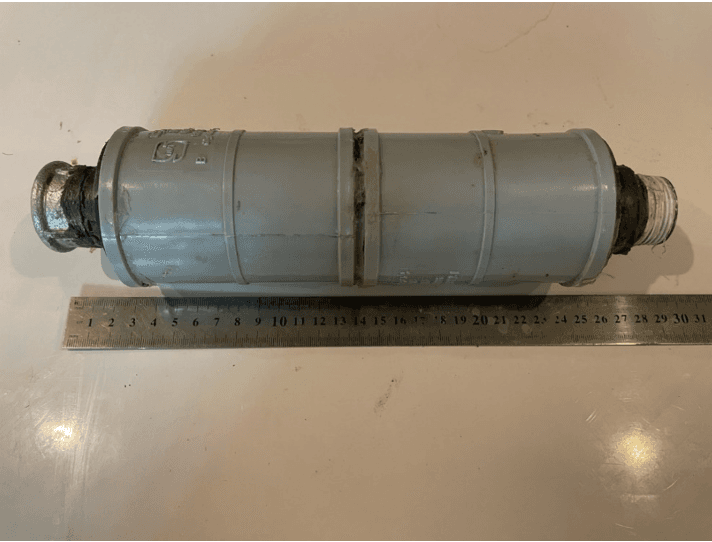

مدل آزمایشی دوم ساخته شده

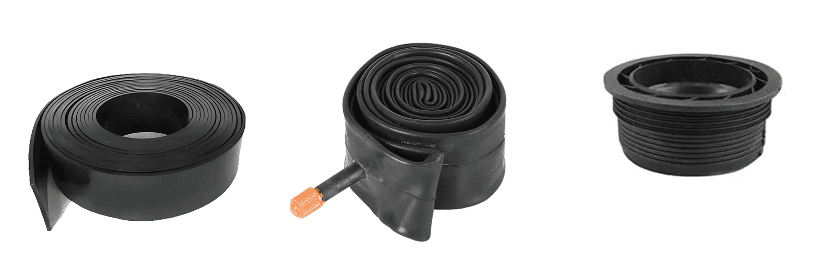

مدل های تست شده مواد الاستومری در مدل آزمایشی دوم
مدل آزمایشی سوم

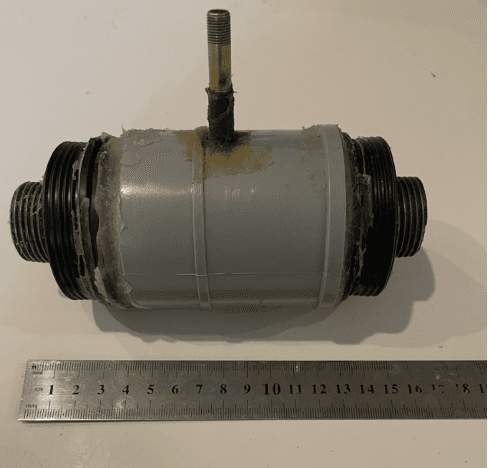

مدل ساخته شده آزمایشی سوم

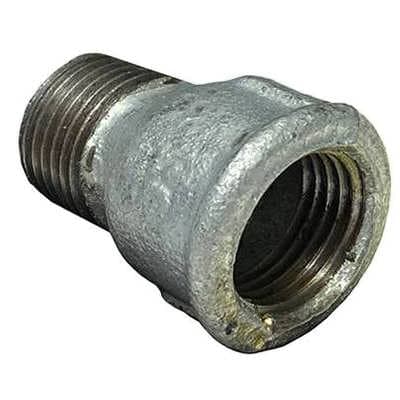

در مدل آزمایشی سوم، استفاده از روپیچ-توپیچ گالوانیزه در اتصالات ورودی و خروجی شیر فشارشکن موجب عملکرد نامطلوب سیستم شد
مدل آزمایشی چهارم

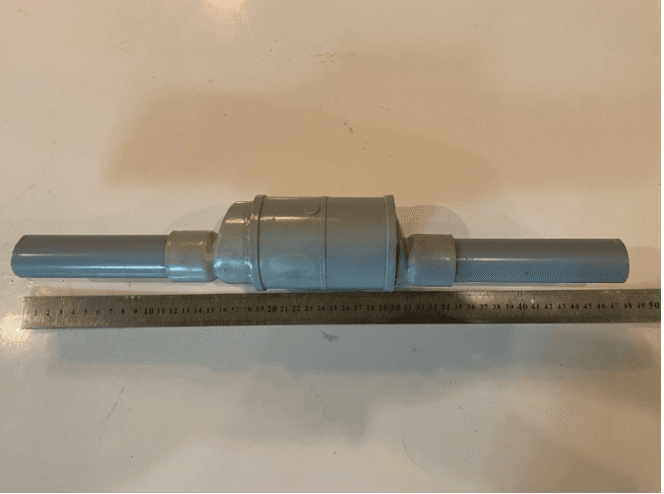

مدل ساخته شده آزمایشی چهارم

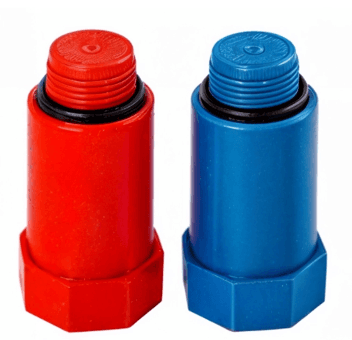

انتخاب درپوش پایه بلند پلاستیکی به عنوان مسدود کننده در مدل آزمایشی چهارم
مدل آزمایشی پنجم

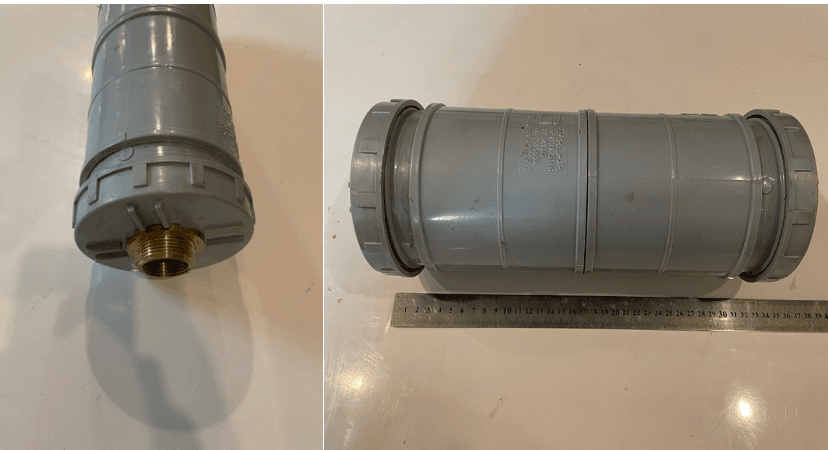

مدل ساخته شده آزمایشی پنجم

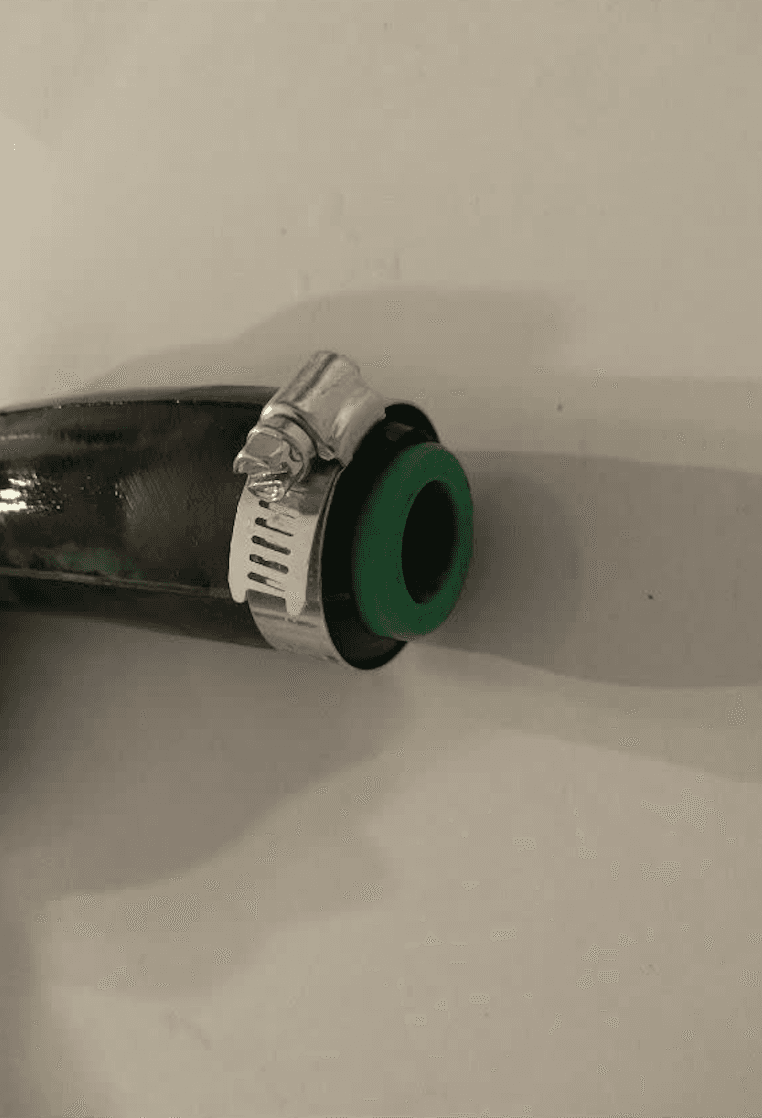

ساخت آب بندی تیوب با استفاده از بست گازی
طراحی، ساخت و آزمایش شیر فشارشکن پلیمری ساده
1شیر فشارشکن ساده مدل 1 (PRV-SM1)

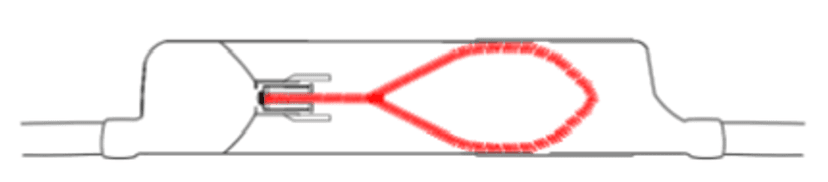

شماتیک طراحی شیر فشار شکن ساده مدل اول
مدل ساخته شده شیر فشار شکن ساده مدل اول
2شیر فشارشکن ساده مدل 2 (PRV-SM2)
شماتیک طراحی شیر فشار شکن ساده مدل دوم

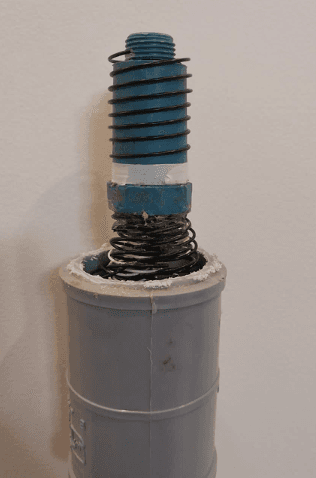

مدل ساخته شده شیر فشار شکن ساده مدل دوم

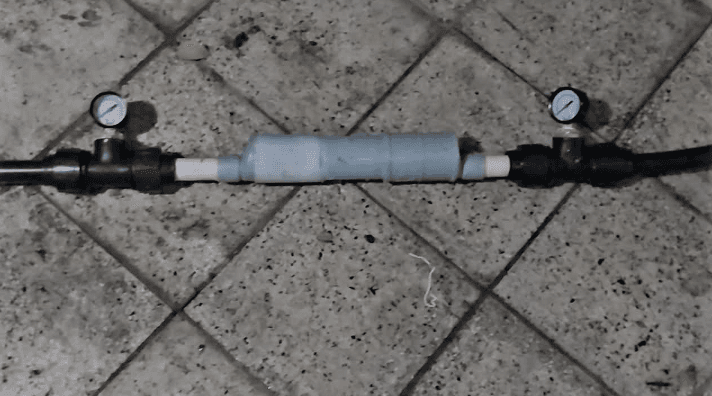

محل آزمایش شیر فشارشکن ساده مدل دوم
گیج های ورودی و خروجی شیر فشار شکن ساده مدل دوم (فشار ورودی 59psi, فشار خروجی 39psi, میزان افت فشار 20psi, نسبت کاهش فشار 33.90%)
مکانیزم ساده مستقیم فنر دار
فیلم های آزمایش
فیلم ازمایش اولیه گیج های فشار بدون فشارشکن
فیلم ازمایش شیر فشارشکن ساده مدل دوم
3شیر فشارشکن ساده مدل 3 (PRV-SM3)
شماتیک طراحی شیر فشار شکن ساده مدل سوم

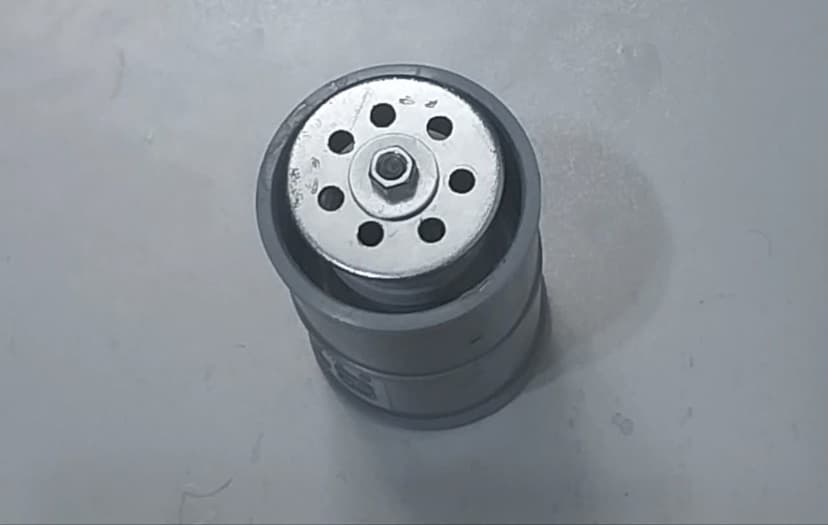

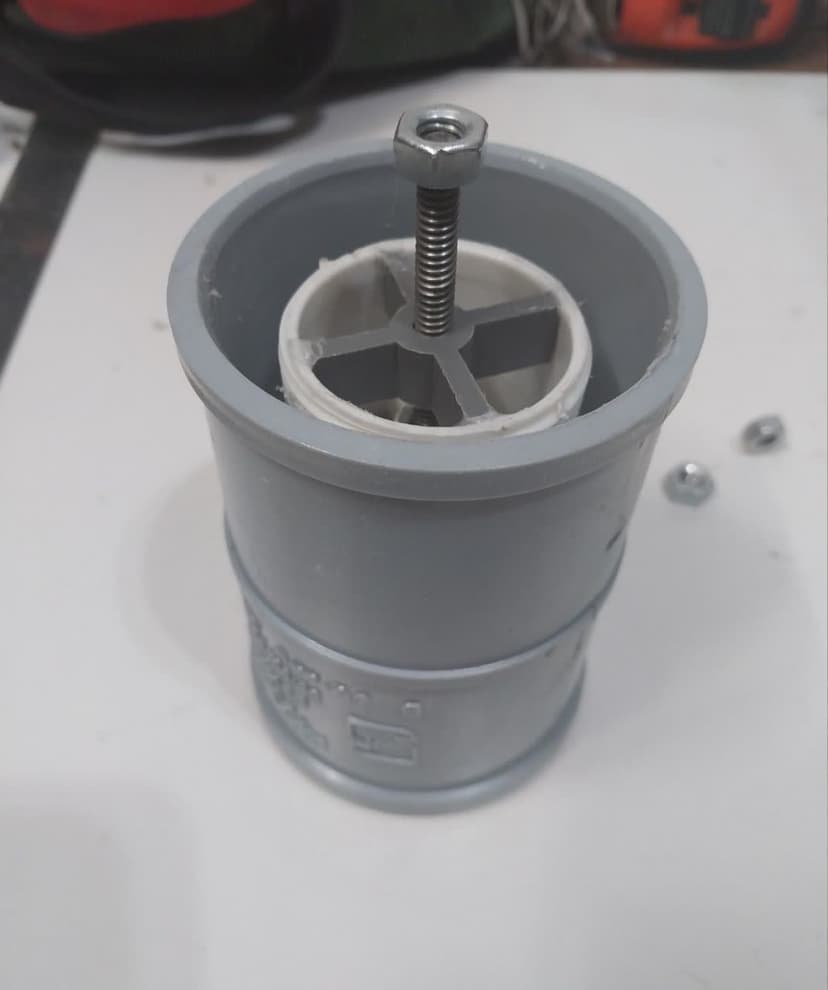

مدل ساخته شده شیر فشار شکن ساده مدل سوم
طراحی، ساخت و آزمایش شیر فشارشکن پلیمری پیشرفته
1شیر فشارشکن پیشرفته مدل 1 (PRV-AM1)

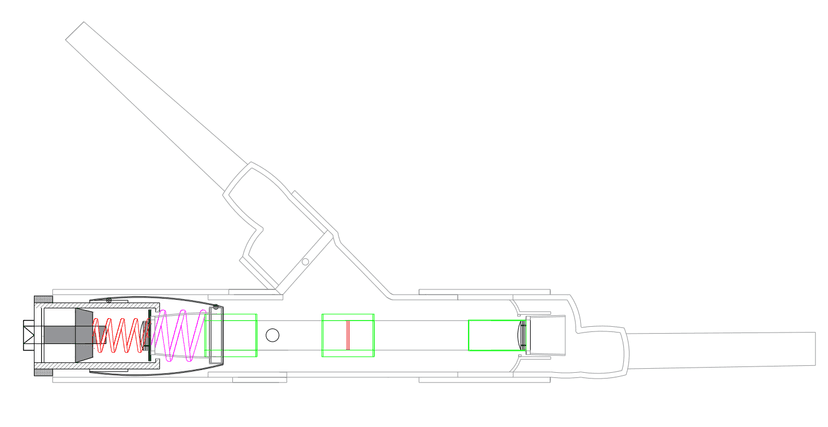

شماتیک طراحی شیر فشار شکن پیشرفته مدل اول

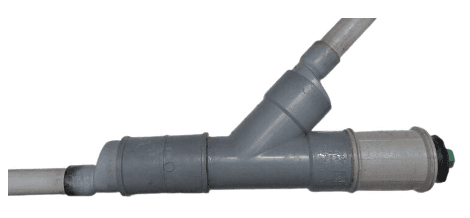

مدل ساخته شده شیر فشار شکن پیشرفته مدل اول

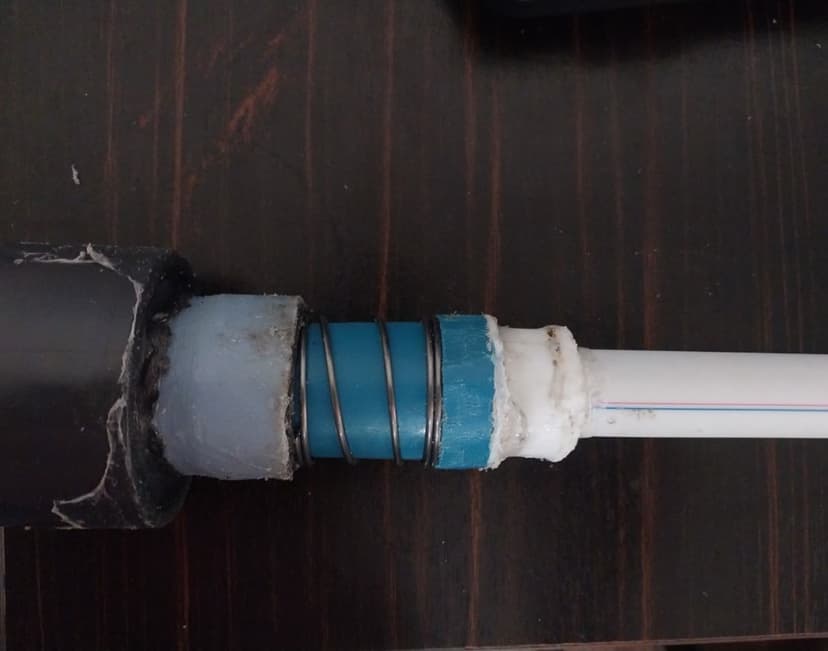

مکانیزم درپوشی در مرحله اولیه ساخت
مرحله ساخت مکانیزم درپوشی و وصل شدن به بدنه upvc

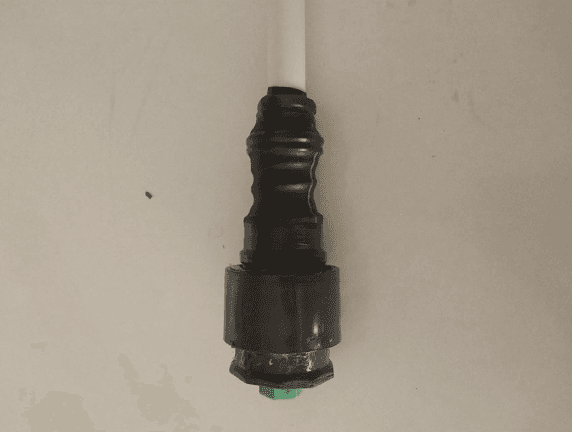

مکانیزم درپوشی با روکش تیوب

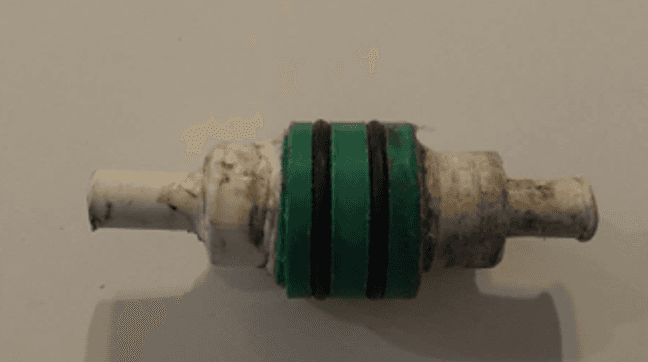

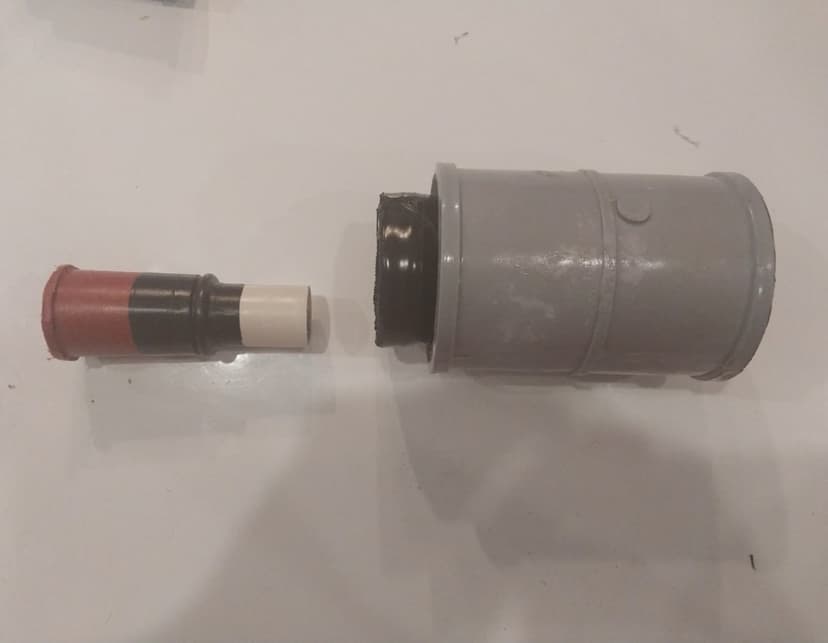

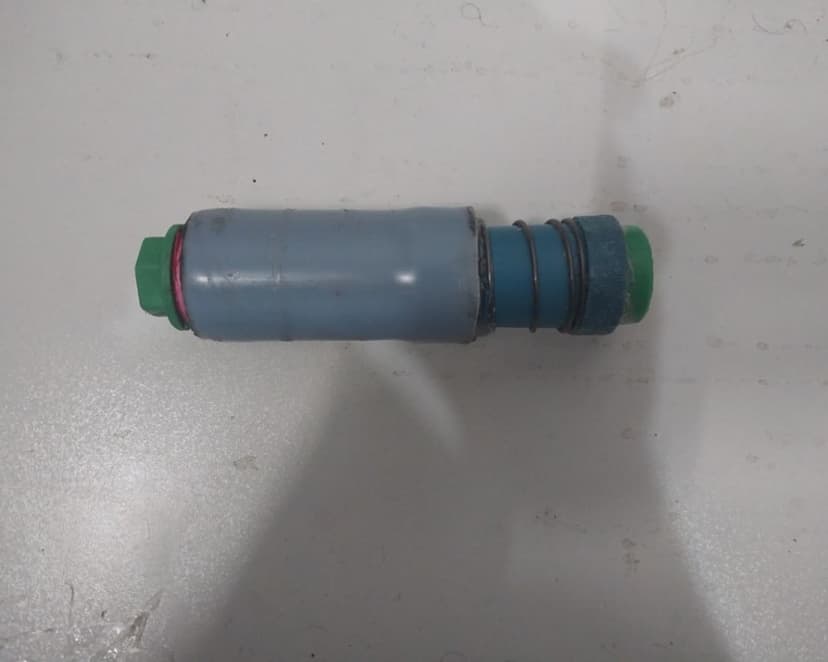

نمونه ساخته شده پیستون پلیمری
نشیمنگاه با مسدود کننده پلیمری

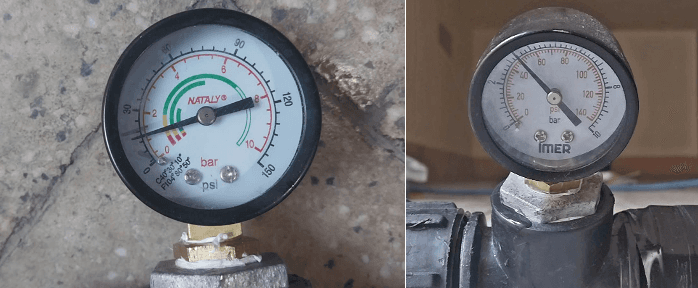

گیج فشار ورودی و خروجی شیر فشارشکن پیشرفته مدل اول (فشار ورودی 50psi, فشار خروجی 17psi, افت فشار 33psi, نسبت کاهش فشار 66%)

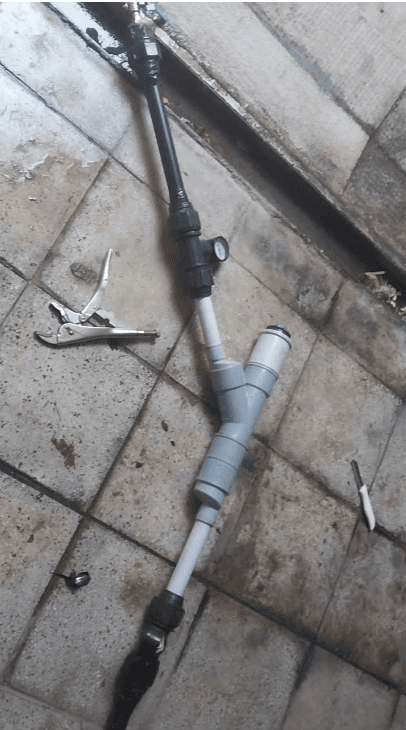

آزمایش شیر فشار شکن پیشرفته مدل اول
فیلمهای آزمایش
ازمایش مکانیزم درپوشی با پیچ تنظیم
فیلم ازمایش اولیه گیج های فشار بدون فشارشکن
فیلم ازمایش شیر های فشارشکن پیشرفته مدل اول
2شیر فشارشکن پیشرفته مدل 2 (PRV-AM2)
شماتیک طراحی شیر فشار شکن پیشرفته مدل دوم

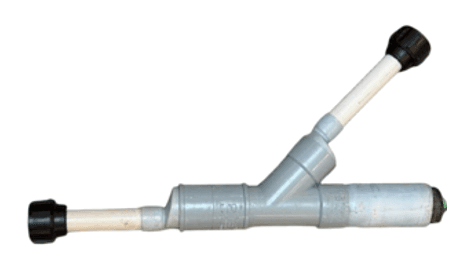

مدل ساخته شده شیر فشارشکن پیشرفته مدل دوم

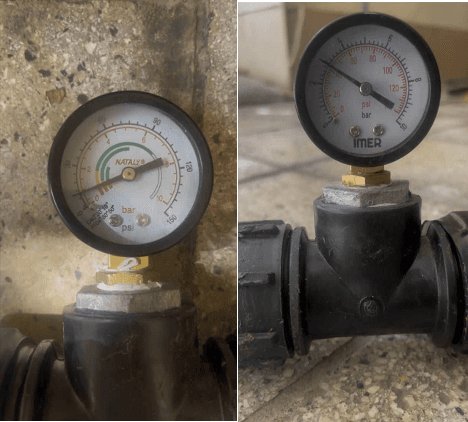

گیج های فشار ورودی و خروجی شیر فشار شکن پیشرفته مدل دوم (فشار ورودی 41psi, فشار خروجی 15psi, افت فشار 26psi, نسبت کاهش فشار 63.41%)

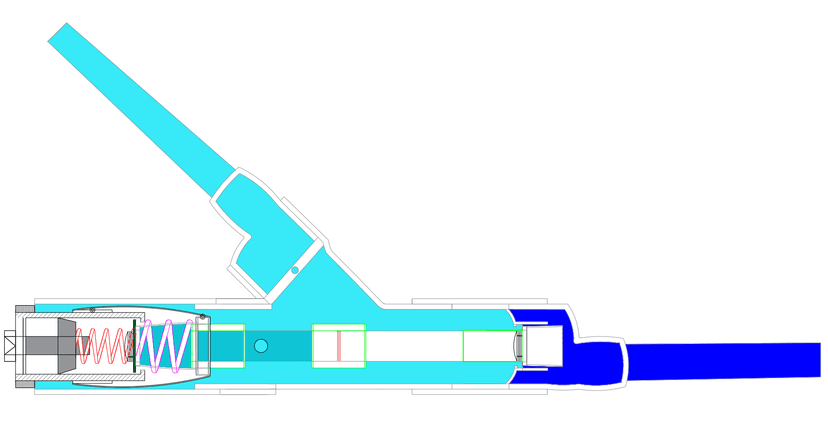

مسیر دینامیکی جریان آب

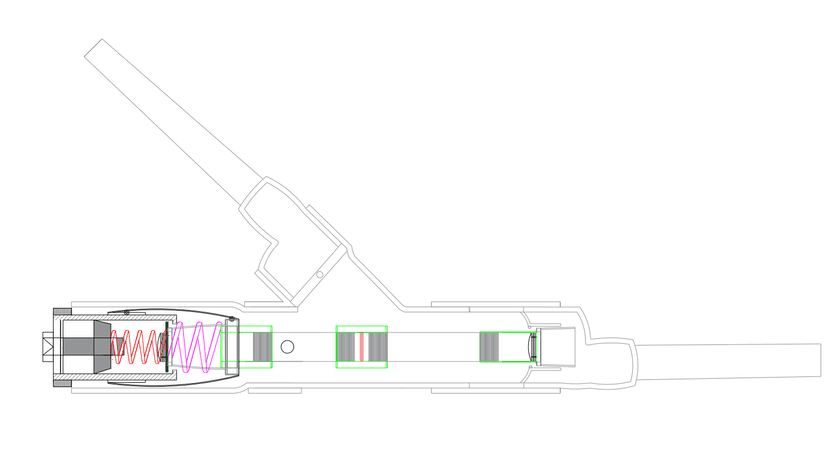

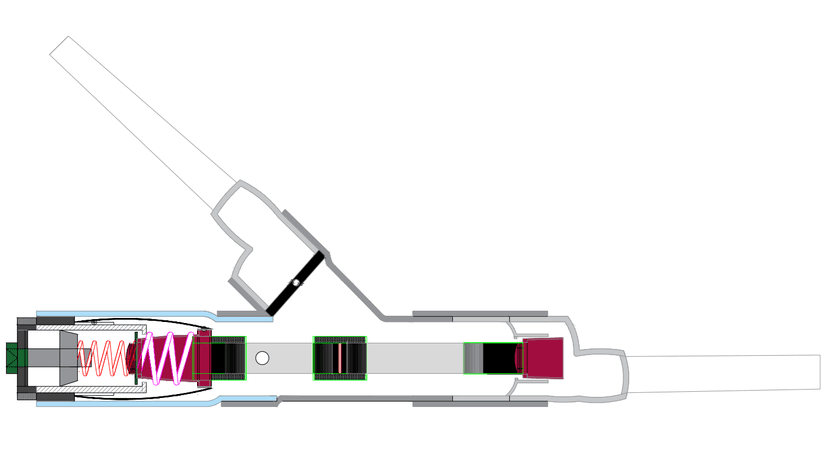

شماتیک برش و هاشور خورده طرح شیر فشارشکن پیشرفته مدل دوم

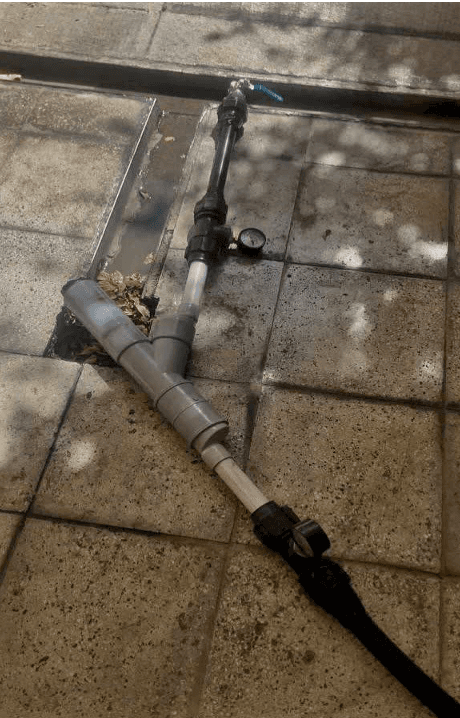

محل آزمایش شیر فشارشکن پیشرفته مدل دوم
فیلم های آزمایش
شیر فشارشکن پیشرفته مدل فیلم ازمایش اولیه گیج های فشار بدون فشارشکن
فیلم ازمایش شیر های فشارشکن پیشرفته مدل دوم
